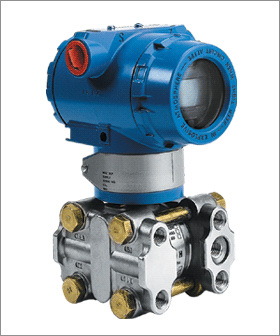

五、3351AP型******壓力變送器
3351AP型******壓力變送器，可以實現對除氣系統，蒸餾塔、蒸發器和結晶器等的******壓力測量，
允許在10MPa下的過壓。使用對象： 液體、氣體和蒸氣
|
3351AP型 |
******壓力變送器 |
|
|
4
|
0-6～40KPa |
|
5
|
0-40～200KPa |
|
6
|
0-0.16～1MPa |
|
7
|
0-0.4～2.5MPa |
|
8
|
0-1.6～10MPa |
|
|
代號
|
功能 |
|
N
|
普通模擬型：（輸出：4～20mA） |
|
G
|
常規智能型：（輸出：4～20mA） |
|
S
|
標準智能型：（輸出：4～20mA帶HART總線協議） |
|
|
代
號
|
結 構 材 料
|
|
法蘭接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
J1
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅
油
|
|
J2
|
316不銹鋼
|
316不銹鋼
|
哈氏C-276
|
|
J3
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
J4
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
|
代號
|
精度 |
|
Q1
|
0.2%FS |
|
Q2
|
0.5%FS |
|
|
代號
|
電氣連接頭 |
|
L1
|
M20X1.5內螺紋 |
|
L2
|
1/2NPT內螺紋 |
|
|
代號
|
附加選項 |
|
M1
|
0～100%線性指示表頭 |
|
M3
|
數字顯示表頭 |
|
B1
|
2〃管裝彎支架 |
|
B2
|
墻裝/板裝彎支架 |
|
B3
|
2〃管裝平支架 |
|
D0
|
泄放閥在壓力室中部 |
|
D1
|
側面泄放閥在壓力室上部 |
|
D2
|
側面泄放閥在壓力室下部 |
|
C0
|
1/2〃錐管內螺紋接頭 |
|
C1
|
1/2〃引壓接頭及后部焊接引壓管φ14（供貨時含C0） |
|
C2
|
丁字形螺紋接頭M20X1.5 |
|
d
|
防爆型EXdIICT5 |
|
I
|
本安型EXiaIICT6 |
|
3351AP 6 S J1 Q1 L1 M3B1C2i ← 選型舉例 |
