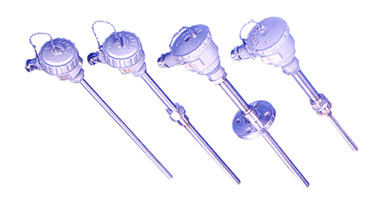

防爆熱電偶
產品名稱: 防爆熱電偶
產品說明:
一：概述
工業用隔爆熱電偶、熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。
我廠生產的化工專用隔爆熱電偶、熱電阻產品防爆性能按國家頒布的“爆炸性環境用防爆電器設備”標準設計制造，熱電特性符合國際IEC標準，并經國家儀器儀表防爆安全監督站測試合格.
隔爆熱電偶 ，熱電阻的結構、原理與裝配方式基本相同，主要區別是隔爆產品接線盒（外殼）在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散--傳爆。只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
二：特點
多種防爆形式，防爆性能好；
壓簧式感溫元件，抗振性能好；
測溫范圍大；
機械強度高，耐壓性能好；
三：工作原理
防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
四：主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836
五：常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m
六：測量范圍及允差
|
型 號 |
分度號 |
允 差 等 級 |
|
I |
II |
|
允差值 |
測溫范圍°C |
允差值 |
測溫范圍°C
|
|
WRN |
K |
±1.5°C |
-40～+375 |
±2.5 °C |
-40～+333 |
|
±0.004ltl |
375～1000 |
±0.0075 ltl |
333~1200
|
|
WRM |
N |
±1.5°C |
-40～+375 |
±2.5°C |
-40～+333 |
|
±0.004 ltl |
375～1000 |
±0.0075 ltl |
333～1200 |
|
WRE |
E |
±1.5°C |
-40～+375 |
±1.5°C |
-40～+333 |
|
±0.004 ltl |
375～800 |
±0.004 ltl |
333～900 |
|
WRF |
J |
±1.5°C |
-40～+375 |
±1.5°C |
-40～+333 |
|
±0.004 ltl |
375～750 |
±0.004 ltl |
333～750 |
|
WRC |
T |
±1.5°C |
-40～+125 |
±1°C |
-40～+133 |
|
±0.004 ltl |
125～350 |
±0.0075 ltl |
133～350 |
|
WRNN |
K |
±1.5°C |
-40～+375 |
±2.5 °C |
-40～+333 |
|
±0.004ltl |
375～1000 |
±0.0075 ltl |
333~1200
|
|
WRNM |
N |
±1.5°C |
-40～+375 |
±2.5°C |
-40～+333 |
|
±0.004 ltl |
375～1000 |
±0.0075 ltl |
333～1200 |
|
