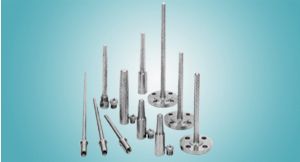

熱安裝套管
admin 2015-09-12
名稱: 熱安裝套管 說明: 熱安裝套管
1、應用與兩節式熱電偶/熱電阻和雙金屬溫度計配套使用，保護熱電偶/熱電阻和雙金屬溫度計正常工作。且可用于高壓高流速場合?！?br />
2、特點
全部參照 IEC 國際標準設計
盲孔加工，耐高壓
與設備同期制造和安裝
不同壓力等級，可滿足不同需要。
3、主要技術參數
公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料，直徑，壁厚有關，且與其結構形式，安裝方法及被測介質的流速，種類有關。 水壓實驗：對保護管的耐壓和泄露檢查有要求時，須對保護管進行試驗。試驗壓力為保護管耐壓等級的 15 倍。 X 射線探傷試驗：對保護管的壁厚，偏心距等項目檢查有要求時，須按用戶要求進行檢查。
4、型號命名方法： T H 02 A B 熱安裝套管
連接形式 01 螺紋連接式 02 法蘭連接式 03 焊 接 式 A 無（未標注）
序 號
套管材質 1Cr18Ni9Ti A 304 B 316 C 316L 5、保護管材質及選用材 質 style77">使 用 溫 度℃ 特 點 及 用 途 -200 — 800 具有高溫耐腐蝕，通常作為一般耐熱鋼使用 304 -200 800 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 316 -200 — 750低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 316L -200 — 750 超低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 蒙乃爾 MonelK500 -100 — 700 鎳銅合金，具有良好耐晶間腐蝕性，適用于強硫酸等腐蝕性場合 哈氏合金 H.Alloy-276 -100 — 700 具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 Incone1600 -100 — 1000 鎳鉻鐵合金，具有優良高溫抗氧化性，通常作為耐熱鋼使用 具有高溫抗氧化性，耐腐蝕性通常作為耐熱鋼使用 GH3030 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 GH3039 0 — 1300 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用高鋁質 0 — 1300 工業陶瓷管，具有優良抗氧化性，耐腐蝕性 鋼玉管 工業陶瓷管，具有優良抗氧化性，耐腐蝕性 3YC520 — 1300 高溫合金，具有優良抗氧化性，耐腐蝕性，機械性能好，適用于高溫場所 二硅化鉬MoSi2 >具有優良抗氧化性，耐腐蝕性，機械性能好，適用于高溫場所 6、選型須知 1）型號 2）套管代號 3）插入深度 4）套管材料 例：裝配熱電偶，活絡管接頭式， K 型，套管代號 TH02AB ，插入深度 150 ，套管材料 316 ： WRN-52TH02AB U=150
